什么是静态转换开关

什么是静态转换开关？

    一个静态转换开关（EST序列）可以两个动力源之间进行选择，并有助于确保最高可靠性的关键业务。LayerZero 静态转换开关产品采用圆盘式可控硅半导体，可控硅信号门驱动器，以及处理控制主板内置的电能质量分析仪。



例如静态转换开关模仿 LayerZero TMR启用静态转换开关采用独立的系统辨识与控制策略，每个识别和控制相同的过程。一个表决机制，监控每一个信号，并且多数投票决定结果。



通常所有系统同意。如果三个控制系统之一不同意与其他两个，它是出投票，结果分歧可以监控和标记。如果根源的分歧被消除，然后可靠性水平的提高进一步通过“重建”的过程。这样的设计可以通过几个数量级的提高整个系统的可靠性。LayerZero静态切换开关，当与TMR功能的产品是10倍比其他产品更可靠。

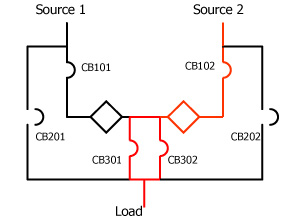

在一个静态转换开关，一个源被选择为优选的来源，以及临界载荷是由优选的源正常供电。源1功率静态转换开关示意图如下所示。

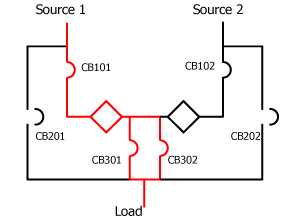

如果源1出现故障，系统转移到Source 2。名义上，一个LayerZero静态转换开关的总传输时间是¼电周期。临界负荷持续不间断供电。来源2功率静态转换开关schmatic图如下所示。
